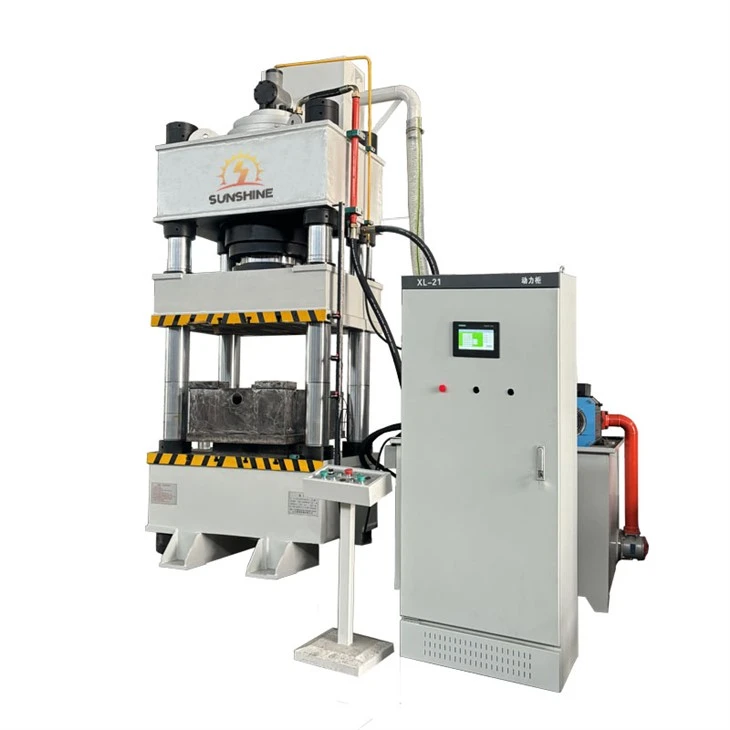

Czym jest prasa hydrauliczna z trzema belkami i czterema kolumnami

Prasa hydrauliczna czterokolumnowa to rodzaj maszyny, która wykorzystuje statyczne ciśnienie oleju hydraulicznego pompowanego ze zbiornika do przetwarzania materiałów takich jak metal, plastik, guma, drewno i proszek. Przekładnia hydrauliczna w prasie hydraulicznej czterokolumnowej składa się z mechanizmu napędowego, mechanizmu sterującego, siłownika, mechanizmu pomocniczego i medium roboczego. W większości przypadków jako mechanizm napędowy stosuje się pompę olejową. Należy wybrać jedną lub więcej pomp olejowych, aby spełnić wymagania dotyczące prędkości ruchu siłownika. Wytłaczanie, gięcie i rozciąganie płyt ze stali nierdzewnej, prasowanie na zimno części metalowych, prasowanie produktów proszkowych, ściernic, bakelitu i produktów termoutwardzalnych z żywicy to tylko niektóre z wielu zastosowań tej maszyny.

Zalety prasy hydraulicznej z trzema belkami i czterema kolumnami

Precyzja i dokładność

Prasy czterokolumnowe znane są ze swojej precyzji i dokładności. Jest to możliwe dzięki czterem kolumnom, które są idealnie wyrównane, co zapewnia, że górna płyta ślizgowa zawsze pozostaje równoległa do dolnej płyty podporowej, co przekłada się na wysoki stopień dokładności.

Trwałość i długowieczność

Prasy czterokolumnowe są trwałe, ponieważ są produkowane z wysokiej jakości materiałów i komponentów oraz wytrzymują przemysłowe użytkowanie.

Wszechstronność

Prasy czterokolumnowe to wszechstronne maszyny, które wykonują szeroką gamę zadań, w tym tłoczenie na matrycach, formowanie metali, głębokie ciągnienie, wykrawanie, formowanie metali i obróbkę metali. Dzięki temu są dobrym wyborem dla firm potrzebujących prasy, która poradzi sobie z różnorodnymi zadaniami.

Bezpieczeństwo

Prasy czterokolumnowe zaprojektowano z myślą o bezpieczeństwie. Posiadają wbudowane funkcje bezpieczeństwa, takie jak kurtyny świetlne, strategicznie rozmieszczone wyłączniki awaryjne, automatyczne rozłączanie przy dużej prędkości oraz pedały nożne niskiego napięcia, co czyni je bezpiecznym wyborem dla firm potrzebujących prasy, którą mogą obsługiwać pracownicy o różnym poziomie umiejętności.

Prasa hydrauliczna do rozciągania

Prasa hydrauliczna do produkcji kompozytów

Prasa hydrauliczna do kompozytów termoplastycznych

Prasa hydrauliczna do formowania kompozytów

Prasa hydrauliczna jednokolumnowa

Prasa hydrauliczna ramowa

Maszyna do brykietowania przynęt

400 tonowa prasa hydrauliczna do brykietowania cegieł solnych

Prasa hydrauliczna czterokolumnowa o nacisku 315 ton

Dlaczego właśnie my

01/

Świetna jakość

W przypadku każdego procesu stosujemy surowe standardy kontroli i zawsze podkreślamy, że jakość to życie.

02/

Doskonała obsługa

Doskonała obsługa posprzedażowa jako skuteczna usługa o wartości dodanej dla klientów.

03/

Dobra współpraca

Firma kieruje się zasadą jakości „Jakość jest życiem przedsiębiorstwa”.

04/

Profesjonalne rozwiązanie

Dzięki bogatemu doświadczeniu i indywidualnej obsłudze możemy pomóc Ci wybrać produkty i odpowiedzieć na pytania techniczne.

05/

Niska cena

Mamy profesjonalny zespół ds. zakupów i kalkulacji kosztów, który stara się redukować koszty i zyski, oferując Państwu dobre ceny.

06/

Szybki transport

Współpracujemy z profesjonalnymi firmami zajmującymi się transportem morskim, lotniczym i logistycznym, aby zapewnić Państwu najlepsze rozwiązania transportowe.

Materiał prasy hydraulicznej trzybelkowej i czterokolumnowej

suwak

Spawane elementy z blachy stalowej do konstrukcji skrzynkowych, tuleja prowadząca z czterema otworami prowadzącymi w kolumnie wykonana z żeliwa, o dobrej trwałości i zachowaniu dokładności. Na dolnej płaszczyźnie suwaka znajduje się szczelina w kształcie litery T służąca do montażu formy.

Belka górna

Jest to spawana płyta stalowa w kształcie skrzynki z głównym cylindrem roboczym z olejem wewnątrz i zbiornikiem na olej wypełnionym cieczą powyżej. Materiałem jest stal kuta, która została zahartowana i odpuszczona, a powierzchnia jest pokryta twardym chromem w celu zwiększenia odporności na zużycie i uzyskania odpowiedniej twardości.

stoł warsztatowy

Spawane elementy konstrukcyjne wykonane z płyt stalowych są połączone z górną belką i suwakiem poprzez kolumny, tworząc maszynę główną. Jest ona wykorzystywana głównie do procesów takich jak wyrzucanie i wyciąganie materiału, a także może być stosowana do procesu formowania odwrotnie rozciąganych części.

Cylinder olejowy

Posiada konstrukcję z pięcioma cylindrami i jest umieszczony w otworze górnej belki. Jest uszczelniony podwójnym uszczelnieniem wlotowym. Część prowadząca jest pokryta spawaną miedzią. Dobre uszczelnienie i duża odporność na zużycie. Materiał korpusu cylindra to kuta stal. Odkuwki przeszły ultradźwiękową kontrolę wad i uzyskały odpowiednią twardość po hartowaniu i odpuszczaniu.

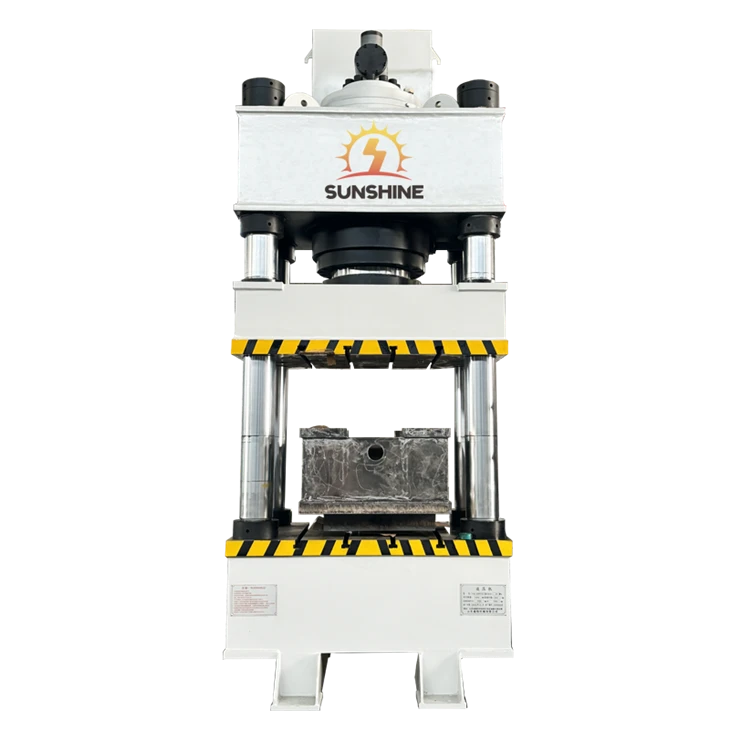

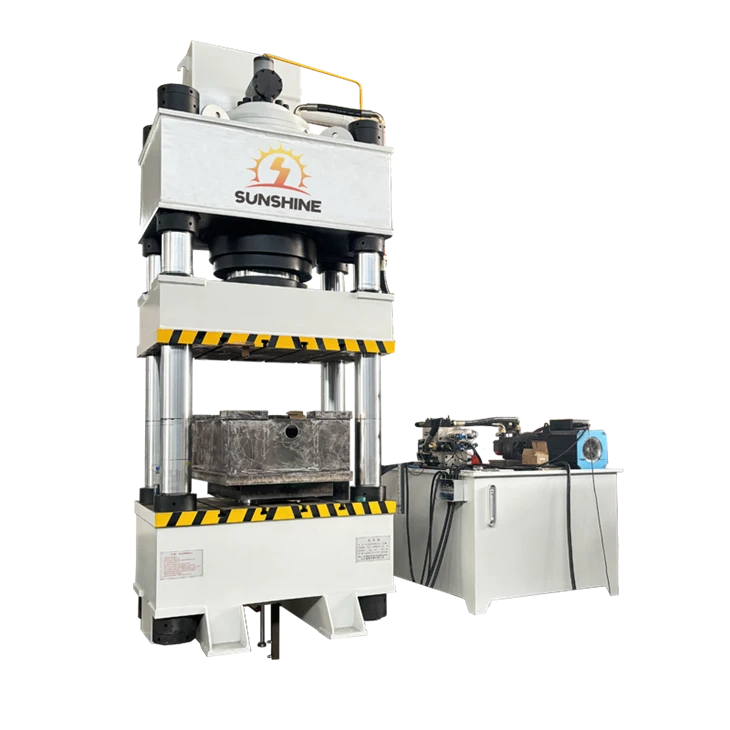

Prasa hydrauliczna trzybelkowa i czterokolumnowa

Główna maszyna obejmuje cylinder hydrauliczny, belkę, kolumnę i urządzenie do napełniania cieczą, a mechanizm napędowy składa się ze zbiornika oleju, pompy wysokociśnieniowej, układu sterowania, silnika, zaworu ciśnieniowego, zaworu odwracającego i innych komponentów. Czterokolumnowa prasa hydrauliczna ma niezależny mechanizm napędowy i układ elektryczny, przyjmuje scentralizowane sterowanie przyciskami i zapewnia trzy tryby pracy regulacji, ręczny i półautomatyczny.

Zastosowanie prasy hydraulicznej z trzema belkami i czterema kolumnami

Nadaje się do stosowania w obszarze obróbki metali

Czterokolumnowe prasy hydrauliczne są powszechnie stosowane w przemyśle obróbki metali. Stosuje się je głównie do tłoczenia, gięcia, rozciągania, wytłaczania na zimno i innych procesów. Mogą przetwarzać i produkować różnego rodzaju części i produkty, takie jak części tokarskie, nadwozia samochodowe, obudowy urządzeń gospodarstwa domowego i elektronika, powłoki produktów itp. Szczególnie w produkcji części samochodowych czterokolumnowa prasa hydrauliczna jest niezbędnym sprzętem przetwórczym.

Nadaje się do zastosowań w formowaniu tworzyw sztucznych

Wyroby z tworzyw sztucznych stanowią istotną część współczesnego życia, a czterokolumnowe prasy hydrauliczne są szeroko stosowane w dziedzinie formowania tworzyw sztucznych. Istnieje wiele rodzajów czterokolumnowych pras hydraulicznych, które można stosować w przetwórstwie i produkcji tworzyw sztucznych. Mogą one wytwarzać różnego rodzaju produkty, takie jak plastikowe torby, plastikowe pudełka na lunch, plastikowe kubki, plastikowe wiadra, plastikowe krzesła itp.

Stosowane w obszarze wyrobów gumowych

Czterokolumnowe prasy hydrauliczne są powszechnie stosowane w branży wyrobów gumowych, zwłaszcza w produkcji opon. Czterokolumnowe prasy hydrauliczne stanowią jeden z kluczowych urządzeń i są wykorzystywane do produkcji rdzeni opon, kordów itp. Ponadto czterokolumnowa prasa hydrauliczna może również przetwarzać i produkować różne produkty gumowe, takie jak silikon, kauczuk nitrylowy, kauczuk etylenowo-propylenowy i poliuretan.

Nadaje się do formowania proszkowego

Czterokolumnowe prasy hydrauliczne mogą być również stosowane w dziedzinie płyt kompresyjnych i produkcji cegieł. Płyty kompresyjne to materiał wykorzystywany głównie w produkcji mebli, dekoracji i budownictwie. Są szeroko stosowane do produkcji podłóg, sufitów, ścianek działowych i innych zastosowań. Czterokolumnowa prasa hydrauliczna umożliwia osiągnięcie wydajnych i szybkich wyników produkcji podczas produkcji płyt kompresyjnych i cegieł.

Elementy prasy hydraulicznej z trzema belkami i czterema kolumnami

Korpus maszyny

Korpus prasy hydraulicznej składa się z górnej belki, prowadnicy, stołu roboczego, poduszki hydraulicznej, kolumny, nakrętki zabezpieczającej, nakrętki regulacyjnej i innych elementów. Dokładność obróbki jest kontrolowana poprzez nakrętkę regulacyjną i nakrętkę zabezpieczającą zamocowane na górnej belce. Główne części konstrukcyjne posiadają płaską powierzchnię bez widocznych nierówności, a spoina jest polerowana, aby uzyskać gładki wygląd bez żużlu. Wszystkie części konstrukcyjne są zoptymalizowane za pomocą oprogramowania elementów skończonych, co zapewnia naszym czterokolumnowym prasom hydraulicznym doskonałą wytrzymałość konstrukcyjną i sztywność.

Główny cylinder

Korpus cylindra jest zamocowany wewnątrz górnej belki, a dolny koniec tłoka jest połączony z suwakiem za pomocą kołnierza sprzęgającego i śruby. Głowica tłoka służy do prowadzenia i jest wykonana z żeliwa. Tymczasem importowane pierścienie uszczelniające YX są zamontowane na głowicy tłoka, a pierścienie uszczelniające O są zainstalowane na tłoczysku, a cylinder jest podzielony na dwie komory. Cylinder ma tuleję prowadzącą wyposażoną w pierścień O, które są ściśle zablokowane przez kołnierz i śruby, aby zapewnić właściwości uszczelniające. Ponadto na kołnierzu zamocowano uszczelkę zgarniającą, aby chronić tłoczysko przed zanieczyszczeniami.

Poduszka hydrauliczna

Poduszka hydrauliczna umieszczona jest wewnątrz podstawy prasy hydraulicznej i odpowiada za obróbkę kołnierzy podczas procesu ciągnienia. Na górze poduszki hydraulicznej znajduje się wymienna poduszka do wybijania kołka, aby zapobiec odkształceniu i uszkodzeniu poduszki hydraulicznej. Prowadzona przez prowadnicę i tuleję prowadzącą, poduszka hydrauliczna charakteryzuje się stabilną pracą i wysoką precyzją.

Kolumna i nakrętka zabezpieczająca

Ta czterokolumnowa prasa hydrauliczna jest wyposażona w cylinder wybijający typu tłokowego, zainstalowany wewnątrz centralnego otworu stołu roboczego. Zaprojektowano ją do sterowania ciągnieniem i wybijaniem poduszki hydraulicznej, a jej korpus wykonany jest z kutej stali 45# i poddawany jest obróbce hartowniczej. Jej powierzchnia ślizgowa jest hartowana średnioczęstotliwościowo, a twardość osiąga HRC42 50. Z drugiej strony, surowcem do nakrętki zabezpieczającej jest kuta stal 35#, która jest przetwarzana przez oksydowanie. Ponadto kolumna i nakrętka zabezpieczająca są połączone ze sobą gwintem.

Jak konserwować prasę hydrauliczną z trzema belkami i czterema kolumnami

Suwaki są utrzymywane w czystości i smarowane

Należy często smarować blok przesuwny, a odsłoniętą powierzchnię kolumny regularnie czyścić i przed każdą pracą spryskać ją olejem smarującym.

Przechowywanie oleju roboczego

Należy zwrócić szczególną uwagę na przechowywanie i przelewanie oleju roboczego. Beczki z olejem powinny być specjalnie oznaczone i przykryte. Zimą należy uważać, aby nie wymieszać oleju z beczką, ponieważ powietrze zamienia się w wilgoć, a także nie dopuścić do przedostania się rdzy z powłoki beczki do beczki.

Ochrona przed mrozem

Zimą należy zadbać o takie czynności w układach hydraulicznych, jak zakrycie środka zapobiegającego zamarzaniu, ogrzewanie i izolacja oraz zmiana oleju roboczego na olej o niskiej lepkości. W przypadku silnika i innych układów mechanicznych należy podjąć szereg środków zapobiegawczych

Kontrola okresowa

Zimą oraz przy trudnych warunkach pracy należy często dokonywać przeglądów i konserwacji układu prasy hydraulicznej do głębokiego tłoczenia czterokolumnowego oraz często wymieniać płyn roboczy.

Często zadawane pytania

P: Do czego służy prasa hydrauliczna czterokolumnowa?

A: Prasy czterokolumnowe mogą być stosowane do formowania tworzyw sztucznych i włókna węglowego, głębokiego tłoczenia materiałów, wykrawania, obróbki metali, tłoczenia i prasowania.

P: Struktura prasy hydraulicznej czterokolumnowej

A: W pionowej, czterokolumnowej prasie hydraulicznej do kucia swobodnego, cylinder olejowy jest zamocowany w górnej belce, a tłok jest sztywno połączony z ruchomą belką, która jest prowadzona przez kolumnę i porusza się w górę i w dół pod wpływem ciśnienia płynu roboczego. Belka ma stoły robocze, które mogą się poruszać w przód i w tył, a górne kowadło i dolne kowadło są zainstalowane odpowiednio pod ruchomą belką i na stole roboczym. Siła robocza jest przenoszona przez ramę składającą się z górnej i dolnej belki oraz kolumn.

P: Charakterystyka sprzętu prasy hydraulicznej czterokolumnowej

A: Maszyna jest wyposażona w niezależny mechanizm napędowy i układ elektryczny. Można ją sterować centralnie za pomocą przycisków, co pozwala na uzyskanie trzech trybów pracy: regulacji, ręcznego i półautomatycznego. Ciśnienie robocze i prędkość prasy, a także zakres skoku oraz szybkie opuszczanie i zwalnianie bez obciążenia można regulować, aby spełnić wymagania procesu prasowania.

P: Jak dobrać olej hydrauliczny do prasy hydraulicznej czterokolumnowej?

A: Po zidentyfikowaniu właściwości stosowanego oleju, takich jak lepkość, gęstość, prężność par, rozpuszczalność w powietrzu, moduł sprężystości objętościowej, niepalność, zakres temperatur, zakres ciśnień, smarowność i kompatybilność, a także wybraniu lub wyposażeniu oleju hydraulicznego w oparciu o określone wymagania, można rozwiązać problem czynnika roboczego w układzie hydraulicznym.

P: Podstawy korzystania z prasy hydraulicznej czterokolumnowej

A: Mechanizm napędowy i układ elektryczny maszyny są całkowicie od siebie oddzielone. Dzięki scentralizowanym przyciskom sterującym możliwe są tryby regulacji, ręczny i półautomatyczny. Aby zakończyć proces wyrzucania, ciśnienie robocze maszyny i prędkość prasowania można zmodyfikować, aby spełnić wymagania procesu.

P: Jakie funkcje i specyfikacje powinienem wziąć pod uwagę przy wyborze prasy hydraulicznej czterokolumnowej?

A: Wybierając odpowiednią czterokolumnową prasę hydrauliczną należy dokładnie rozważyć jej najważniejsze cechy i specyfikacje. Czynniki takie jak udźwig, rozmiar stołu, długość skoku, opcje sterowania, funkcje bezpieczeństwa i możliwości personalizacji to kluczowe elementy, które należy ocenić. Innym bardzo przydatnym parametrem jest odległość między kolumnami. Ocena tych parametrów zapewni, że prasa spełni konkretne wymagania konkretnego zastosowania przemysłowego.

P: Czym prasy hydrauliczne czterokolumnowe różnią się od innych typów pras hydraulicznych?

A: Czterokolumnowe prasy hydrauliczne wyróżniają się solidną konstrukcją czterokolumnową, która zapewnia wyjątkową stabilność i sztywność podczas pracy. Czterokolumnowe podpory, które znajdują się w czterech rogach stołu podporowego, umożliwiają utrzymanie idealnie prostopadłego położenia stołu przesuwnego względem stołu podporowego podczas operacji prasowania, zapewniając tym samym precyzyjny rozkład siły, dzięki czemu prasy te idealnie nadają się do zastosowań wymagających dużego tonażu i precyzji.

P: Jak dobrać olej hydrauliczny do prasy hydraulicznej czterokolumnowej?

P: Na jakie problemy należy zwrócić uwagę podczas użytkowania prasy hydraulicznej czterokolumnowej

A: Aby poprawić wytrzymałość na ściskanie i integralność metalu, zmniejszyć straty tarcia elementów hydraulicznych, poprawić żywotność całości, prasa hydrauliczna zapewnia wygodną obsługę, elastyczne połączenie elementów, czterokolumnowe wyposażenie prasy hydraulicznej, jej podstawa u góry zewnętrznej ściany prowadnice montażowe, prowadnice u góry zewnętrznej ściany połączenie montażowe ma dach, dach, zewnętrzna ściana u dołu centralnego miejsca instalacji połączonego z cylindrem hydraulicznym, tego rodzaju konstrukcja w trakcie rzeczywistego użytkowania, jej rzeczywisty efekt jest bardzo oczywisty.

P: Skład prasy hydraulicznej czterokolumnowej

A: Czterokolumnowa prasa hydrauliczna składa się z dwóch części: silnika głównego i mechanizmu sterującego. Główne części prasy hydraulicznej obejmują cylindry hydrauliczne, belki, kolumny i urządzenia do napełniania cieczą. Mechanizm napędowy składa się ze zbiornika paliwa, pompy wysokociśnieniowej, układu sterującego, silnika, zaworu ciśnieniowego i zaworu odwracającego.

P: Zasada działania prasy hydraulicznej czterokolumnowej

A: Układ przeniesienia napędu hydraulicznego czterokolumnowej prasy hydraulicznej składa się z mechanizmu napędowego, mechanizmu sterującego, mechanizmu wykonawczego, mechanizmu pomocniczego i medium roboczego. Mechanizm napędowy zwykle wykorzystuje pompę olejową jako mechanizm napędowy, zazwyczaj zintegrowaną pompę olejową.

P: Jak poprawić wydajność pracy prasy hydraulicznej czterokolumnowej

A: Zanim czterokolumnowa prasa hydrauliczna zacznie działać, należy najpierw wyczyścić wszystkie drobne elementy maszyny, usunąć brud z pręta prasy hydraulicznej, zamocować formę, sprawdzić sprzęgło pompy hydraulicznej i silnika; prasa powinna być elastyczna i niezawodna. Należy dbać o smarowanie powierzchni tłoka, formy, suwaka i innych części. Jednocześnie należy sprawdzić każdy wyłącznik ruchu i urządzenie zabezpieczające, aby upewnić się, że działa niezawodnie.

P: Cechy prasy hydraulicznej czterokolumnowej

A: Integralna jednostka zaworu nabojowego wyposażona w układ sterowania hydraulicznego, niezawodna, trwała i mniej wstrząsów hydraulicznych, z krótszym rurociągiem przyłączeniowym i mniejszą liczbą punktów zwalniania. Konstrukcja zoptymalizowana komputerowo, struktura 3-belkowa, 4-kolumnowa, prosta, ale o wysokim stosunku wydajności do ceny.

P: Czy obsługa prasy hydraulicznej czterokolumnowej jest łatwa?

A: Centralny system sterowania przyciskami, z regulacją, trybami pracy ręcznej i półautomatycznej według wyboru operatora. Proces formowania o stałym skoku lub o stałym ciśnieniu wybierany za pomocą panelu sterowania, z funkcjami utrzymywania ciśnienia i opóźnienia czasowego

P: Jaka jest różnica między prasami hydraulicznymi czterokolumnowymi

A: Czterokolumnowa prasa hydrauliczna z pojedynczą kolumną o pionowej konstrukcji ramy ma małą sztywność i jest generalnie stosowana wyłącznie do kalibracji i prasowania wałów i części tulei. Czterokolumnowa prasa hydrauliczna ze konstrukcją drążka ściągającego ma większą sztywność i wyższą dokładność. Generalnie, formy do tłoczenia dużych i średnich cienkich płyt są szlifowane i przetwarzane, wykonuje się urządzenia do montażu form i naprawy form.

P: Klasyfikacja układu hydraulicznego prasy hydraulicznej czterokolumnowej

A: Obwód szybkiego ruchu jest ściśle powiązany z obwodem regulacji prędkości. Przy wyborze obwodu sterowania prędkością metody źródła oleju, mocy systemu, wzrostu temperatury i innych kwestii, należy wziąć pod uwagę obwód szybkiego ruchu. Po określeniu obwodu sterowania prędkością, zasadniczo określa się również obwód szybkiego ruchu. Struktura obwodu przełączania prędkości jest określana przez obwód sterowania prędkością i obwód szybkiego ruchu. Wybierając obwód przełączania prędkości, należy określić, czy wybrać metodę przełączania sterowaną mechanicznie, czy metodę przełączania sterowaną elektrycznie, zgodnie ze szczególnymi wymaganiami systemu.

P: Na co należy zwrócić uwagę podczas debugowania prasy hydraulicznej czterokolumnowej?

A: Nie rozumiesz struktury, funkcji i procedur operacyjnych czterokolumnowej prasy hydraulicznej personelu, nie będziesz obsługiwać maszyny bez upoważnienia, a tym bardziej w procesie uruchamiania czterokolumnowej prasy hydraulicznej maszyny w celu sprawdzenia i regulacji, gdy w czterokolumnowej prasie hydraulicznej zostanie wykryty poważny wyciek oleju lub inne nieprawidłowości, należy w miarę możliwości zatrzymać maszynę, aby przeanalizować przyczynę. Po rozwiązaniu problemu, wadliwa maszyna nie powinna zostać wprowadzona do produkcji. Czterokolumnowa prasa hydrauliczna nie powinna być przeciążona ani przekraczać maksymalnego mimośrodu i nie powinna przekraczać maksymalnego skoku suwaka. Minimalna wysokość zamknięcia formy nie powinna być mniejsza niż 600 mm. Uziemienie sprzętu elektrycznego czterokolumnowej prasy hydraulicznej musi być mocne i niezawodne. Na koniec operacji tłok czterokolumnowej prasy hydraulicznej powinien zostać umieszczony w niższej pozycji.

P: Jaka jest różnica między prasą hydrauliczną czterokolumnową a prasą hydrauliczną ramową?

A: Czterokolumnowa prasa hydrauliczna ma czterokolumnową konstrukcję, stabilną pracę i dobrą sztywność. Prasa hydrauliczna przyjmuje pojedynczą kolumnę w pozycji pionowej, tj. konstrukcję w kształcie litery C z trójstronnym otworem, co jest wygodne w obsłudze, ale mniej sztywne. Wszystkie części maszyny są zamontowane w korpusie wewnętrznym, schludnym i pięknym, zajmującym małą powierzchnię.

P: Prasy hydrauliczne czterokolumnowe są dobre do

A: Czterokolumnowe prasy hydrauliczne są tanie i wydajne, stanowią standard w przetwórstwie na skalę przemysłową i produkcji metali.

P: Jakie korzyści przynosi stosowanie prasy hydraulicznej czterokolumnowej?

A: Miernik tonażu wbudowany w główną ramę czterokolumnowej prasy hydraulicznej umożliwia precyzyjną regulację ciśnienia podczas dokładnego dostrajania i testowania formy. Maszyna będzie nadal działać normalnie, ponieważ forma będzie delikatnie i ostrożnie dopasowywana do formy. Nakład pracy i czas poświęcony na regulację formy ulegają skróceniu, ponieważ nie jest wymagana specjalistyczna infrastruktura do regulacji i testowania formy.
